2-Loch Flanschschaler Typ UCFL2 oval

1-24 von 56

....

....


Komplettlager Gehäuse Lager d Welle a  e i S b z t Bolzenbohrung
UCFL201 FL201 UC201 12 113 90 15 12 60 33,3 37,5 M10
UCFL202 FL202 UC202 15 113 90 15 12 60 33,3 37,5 M10
UCFL203 FL203 UC203 17 113 90 15 12 60 33,3 37,5 M10
UCFL204 FL204 UC204 20 113 90 15 12 60 33,3 37,5 M10
UCFL205 FL205 UC205 25 130 99 16 16 68 35,8 40 M14
UCFL206 FL206 UC206 30 148 117 18 16 80 40,2 44,5 M14
UCFL207 FL207 UC207 35 161 130 19 16 90 44,4 48,5 M14

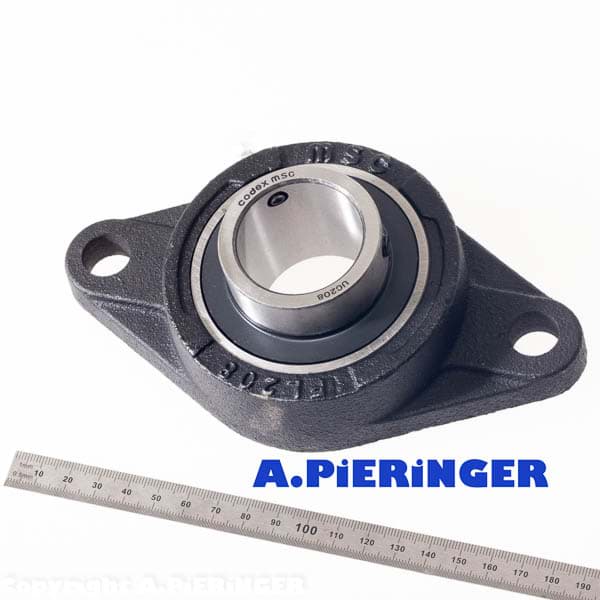

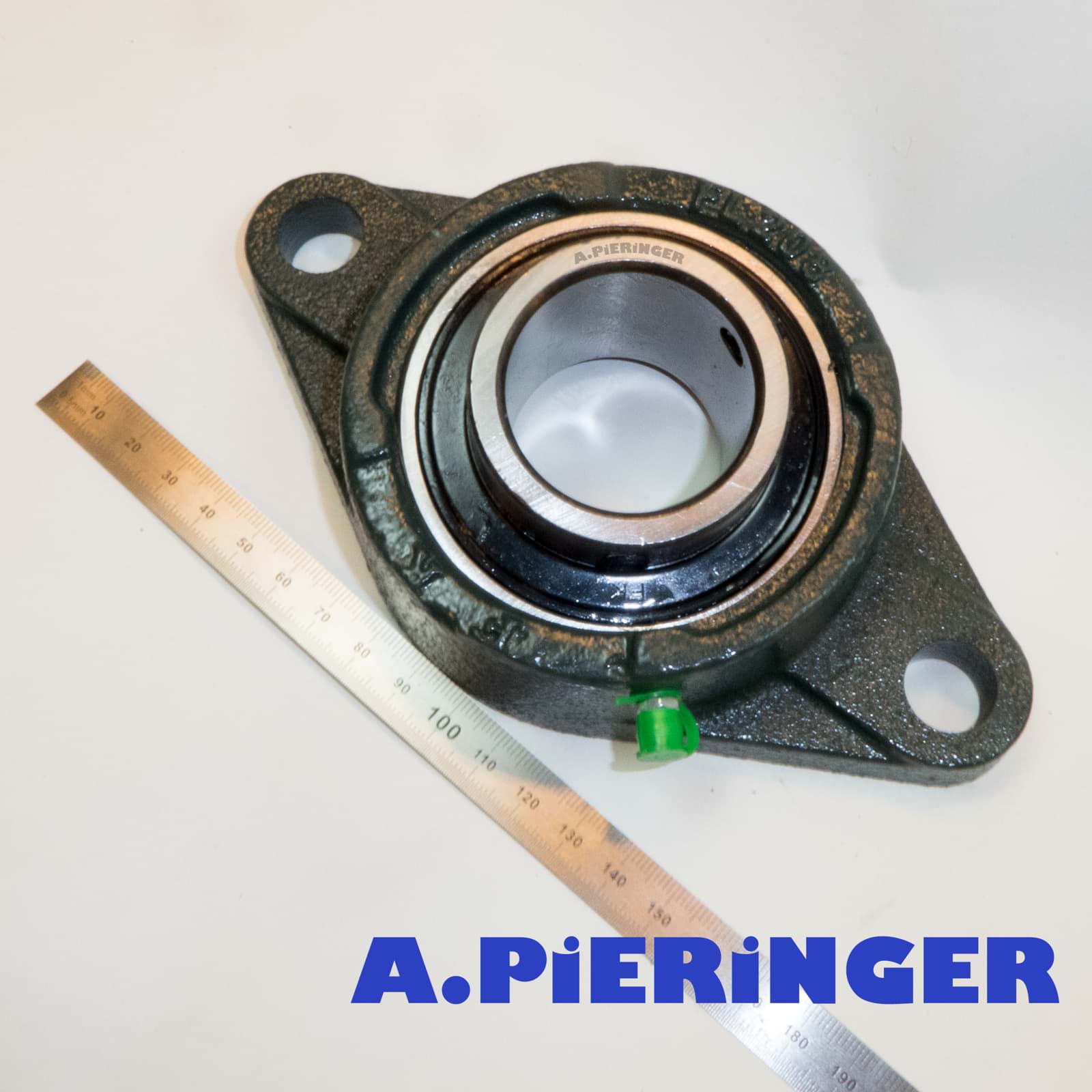

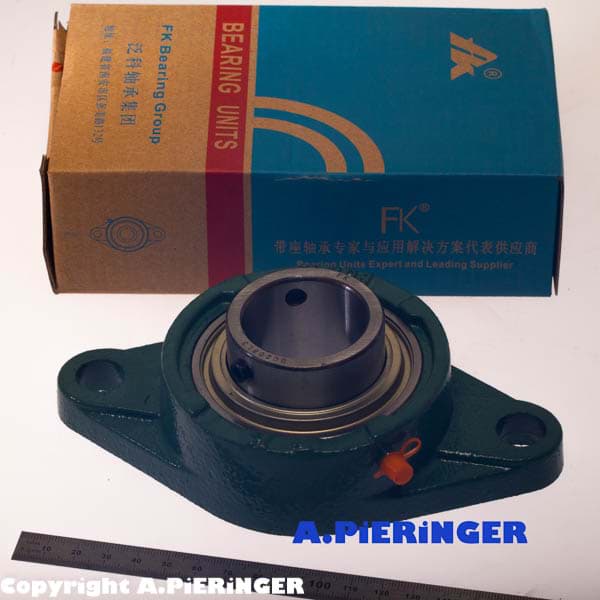

UCFL208 FL208 UC208 40 175 144 21 16 100 51,2 55,5 M14
UCFL209 FL209 UC209 45 188 148 22 19 108 52,2 56,5 M16
UCFL210 FL210 UC210 50 197 157 22 19 115 54,6 59,5 M16
UCFL211 FL211 UC211 55 224 184 25 19 130 58,4 63 M16
UCFL212 FL212 UC212 60 250 202 29 23 140 68,7 73,5 M20
UCFL213 FL213 UC213 65 258 210 30 23 155 69,7 74,5 M20
UCFL214 FL214 UC214 70 265 216 31 23 160 75,4 74,6 M20
UCFL215 FL215 UC215 75 275 225 34 23 165 78,5 77,8 M20
UCFL216 FL216 UC216 80 290 233 34 25 180 83,3 82,6 M22
UCFL217 FL217 UC217 85 305 248 36 25 190 87,6 85,7 M22
UCFL218 FL218 UC218 90 320 265 40 25 205 96,3 96 M22


Zeichung Flanschlager Type UCFL2
