Flanschlager Typ UCF2

1-24 von 73

Lagereinheit UCF2
Flanschlager

Hersteller FK Premium Lieferant mit L2 Dichtung (2-Lippen)
Hersteller MSC kostengünstige alternative jedoch  mit L3 Dichtung (3-Lippen)

L3 Zusatz FK heißt 3 Lippendichtung


Lagereinheit Welle  d E e b s1 s2 g w t B n Bolzen-  bohrung Lager Einsatz  Gehäuse
UCF201 12 86 64 15 12 25,5 12 33,3 37,5 31 12,7 M10 UC201 F201
UCF202 15 86 64 15 12 25,5 12 33,3 37,5 31 12,7 M10 UC202 F202
UCF203 17 86 64 15 12 25,5 12 33,3 37,5 31 12,7 M10 UC203 F203
UCF204 20 86 64 15 12 25,5 12 33,3 37,5 31 12,7 M10 UC204 F204
UCF205 25 95 70 16 14 27 12 35,8 40 34,1 14,3 M10 UC205 F205
UCF206 30 108 83 18 14 31 12 40,2 44,5 38,1 15,9 M10 UC206 F206
UCF207 35 117 92 19 16 34 14 44,4 48,5 42,9 17,5 M12 UC207 F207
UCF208 40 130 102 21 16 36 16 51,2 55,5 49,2 19 M14 UC208 F208
UCF209 45 137 105 22 18 38 16 52,2 56,5 49,2 19 M14 UC209 F209
UCF210 50 143 111 22 18 40 16 54,6 59,5 51,6 19 M14 UC210 F210
UCF211 55 162 130 25 20 43 19 58,4 63 55,6 22,2 M16 UC211 F211
UCF212 60 175 143 29 20 48 19 68,7 73,5 65,1 25,4 M16 UC212 F212
UCF213 65 187 149 30 22 50 19 69,7 74,5 65,1 25,4 M16 UC213 F213
UCF214 70 193 152 31 22 54 19 75,4 81,5 74,6 30,2 M16 UC214 F214
UCF215 75 200 159 34 22 56 19 78,5 83,5 77,8 33,3 M16 UC215 F215
UCF216 80 208 165 34 22 58 23 83,3 88,5 82,6 33,3 M20 UC216 F216
UCF217 85 220 175 36 24 63 23 87,6 92,6 85,7 34,1 M20 UC217 F217
UCF218 90 235 187 40 24 68 23 96,3 101,5 96 39,7 M20 UC218 F218

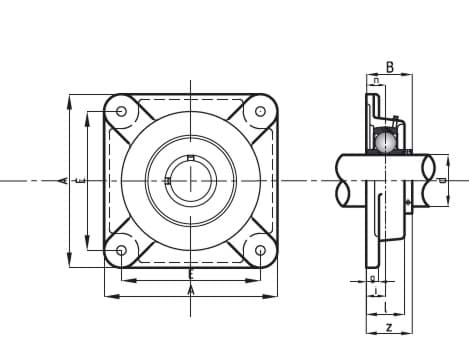

UCF2 Zeichung
